10.OSPF 基础

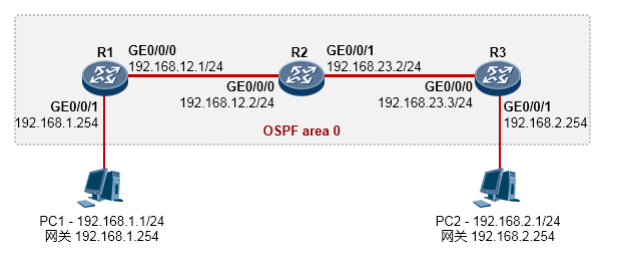

OSPF 基础（单区域）

实验需求

1. 完成三台路由器的基础配置，并在路由器上运行OSPF，使得全网路由互通；
2. 完成两台PC的配置；
3. 完成配置后，两台PC要能够互相ping通。

R1的配置如下

[R1] interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0] ip address 192.168.12.1 24
[R1] interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1] ip address 192.168.1.254 24
[R1] interface loopback0
[R1-LoopBack0] ip address 1.1.1.1 32
#创建OSPF进程1，并且设置Router-ID为1.1.1.1；将R1的GE0/0/0及GE0/0/1口在Area0中激活OSPF：
[R1] ospf 1 router-id 1.1.1.1
[R1-ospf

R2的配置如下

R3的配置如下

完成配置后首先看OSPF的邻居关系，这是OSPF路由收敛的基础，如果邻居关系的状态不正确， 那么路由肯定无法正常获悉，我们先查看R1的OSPF邻居状态，使用display ospf peer命令能查看 设备的OSPF邻居表：

使用display ospf peer命令能查看OSPF邻居关系，上面的输出就是R1的OSPF邻居关系，我们看 到R1发现了一个OSPF邻居，这个OSPF邻居是连接在R1的GE0/0/0口上，且其Router-ID为2.2.2.2， 接口IP为192.168.12.2。最重要的是，状态为Full，表示R1与R2的OSPF邻居关系已经为全毗邻状 态。 同理在R2上应该能看到两个OSPF邻居，而在R3上能看到一个OSPF邻居。 接下来看看R1的路由表：

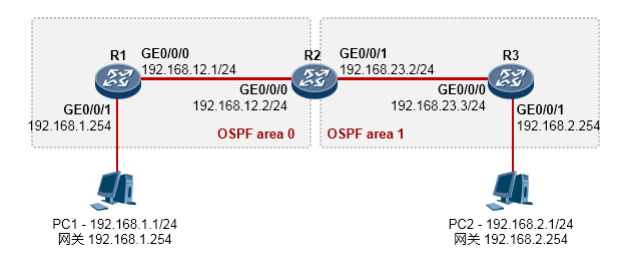

OSPF 基础（多区域）

实验需求

1. 完成三台路由器的基础配置，并在路由器上运行OSPF，使得全网路由互通；
2. 完成两台PC的配置；
3. 完成配置后，两台PC要能够互相ping通

R1的配置如下

R2的配置如下

注意：R2是一台ABR（区域边界路由器），它的GE0/0/0接口接入OSPF area0，而GE0/0/1接口则接入area1。因 此，需要在特定的OSPF area中激活R2相应的接口。

R3的配置如下
