三层交换机与路由器对接

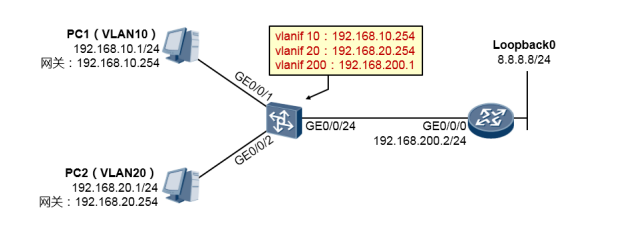

实验需求
- 在交换机上创建VLAN10及VLAN20；将连接PC1的接口分配到VLAN10；连接PC2的接口分 配到VLAN20。配置vlanif 10及vlanif 20作为VLAN10及VLAN20用户的网关，使得VLAN10及 VLAN20的用户能够互相访问；
- 在交换机上创建VLAN200并配置vlanif 200，作为与路由器对接的VLAN及三层接口；
- 在交换机及路由器上完成静态路由或缺省路由的配置，使得PC能够访问8.8.8.0/24网络。
交换机的配置如下
[SW] vlan batch 10 20
[SW] interface gigabitEthernet 0/0/1
[SW-GigabitEthernet0/0/1] port link-type access
[SW-GigabitEthernet0/0/1] port default vlan 10
[SW] interface gigabitEthernet 0/0/2
[SW-GigabitEthernet0/0/2] port link-type access
[SW-GigabitEthernet0/0/2] port default vlan 20
#配置vlanif10及vlanif20：
[SW] interface Vlanif 10
[SW-vlanif10] ip address 192.168.10.254
接下去配置路由器
24
[SW] interface Vlanif 20
[SW-vlanif20] ip address 192.168.20.254 24
完成上述配置后，PC1与PC2能够互相访问了。该交换机的逻辑接口Vlanif10是VLAN10用户的网
关，而Vlanif20则是VLAN20用户的网关。
与路由器对接
[SW] vlan 200
[SW-vlan200] quit
[SW] interface vlanif 200 #配置vlanif200的接口IP
[SW-vlanif200] ip address 192.168.200.1 24
[SW-vlanif200] quit
[SW] interface gigabitEthernet 0/0/24 #将连接路由器的接口加入VLAN200
[SW-gigabitEthernet0/0/24] port link-type access
[SW-gigabitEthernet0/0/24] port default vlan 200
[SW-gigabitEthernet0/0/24] quit
[SW] ip route-static 0.0.0.0 0.0.0.0 192.168.200.2
[Router] interface gigabitEthernet 0/0/0
[Router-GigabitEthernet0/0/0] ip address 192.168.200.2 24
#在路由器上创建环回接口Loopback0：
[Router] interface loopback 0
[Router-loopback0] ip address 8.8.8.8 24
[Router-loopback0] quit
[Router] ip route-static 192.168.10.0 24 192.168.200.1
[Router] ip route-static 192.168.20.0 24 192.168.200.1
