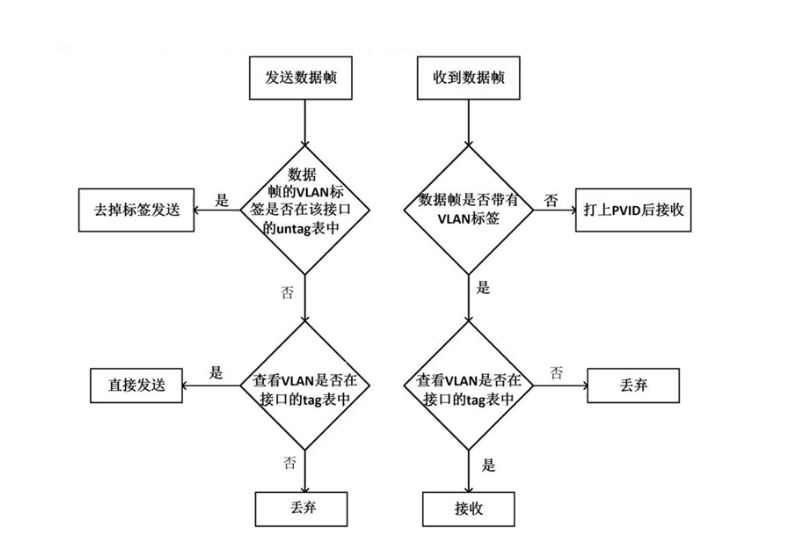

Hybrid接口收发过程

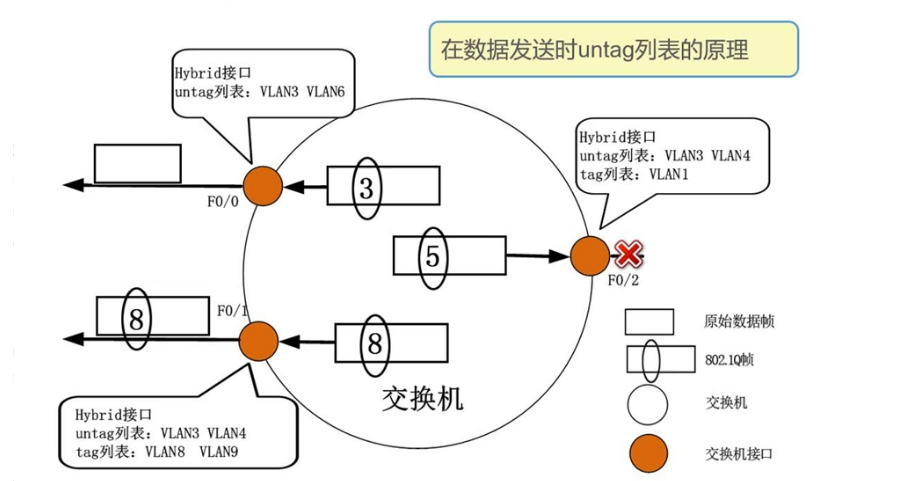

在数据发送时untag列表的原理,如上图:
1.带有vlan 3标签的数据从F0/0接口出去,通过时查看untag列表,发现有对应的标签,将标签脱掉发送出去
2.带有vlan 8标签的数据从F0/1接口出去,通过时查看untag列表,发现没有对应的标签,继续查看tag表,发现有对应标签,所以直接带有vlan 8标签的数据发送出去
3.带有vlan 5标签的数据从F0/2接口出去,通过时查看untag列表,发现没有对应的标签 ,继续查看tag列表,发现也没有对应的标签,所以数据直接被丢弃

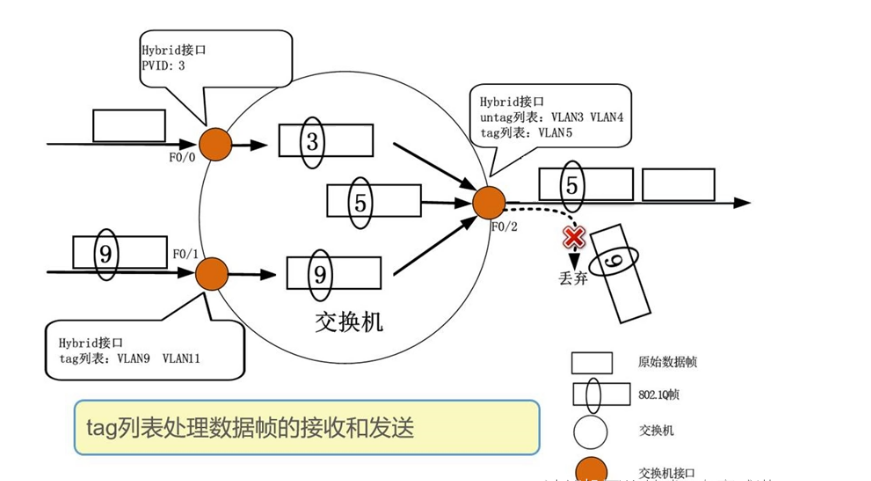

tag列表处理数据帧的接收和发送的原理,如上图
1.没有标签的数据进入F0/0接口,接口查看到数据没有标签,根据接口PVID=3,将vlan 3标签打入数据
2.带有vlan 9标签的数据进入接口F0/1,接口查看到数据带有标签,接着查看tag列表,发现列表中存在对应标签,放通数据
3.带有vlan 5标签的数据从接口F0/2出去,接口查看到数据带有标签,查看untag列表,发现列表中没有对应vlan 5标签,继续查看tag列表,发现列表中存在对应标签vlan 5,放通数据出去

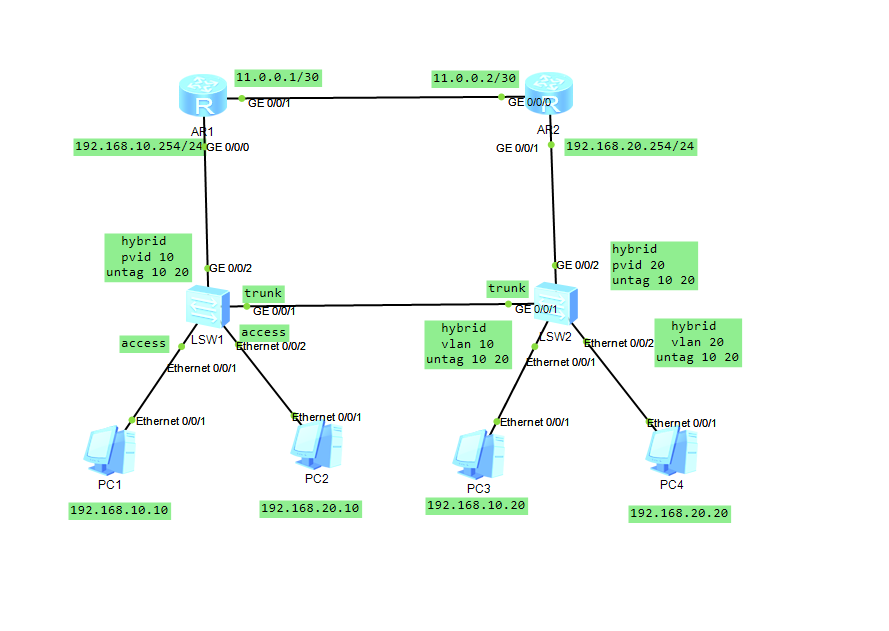

SW1配置
SW2配置
R1配置
R2配置
[SW1]vlan batch 10 20 #创建VLAN
[SW1]int e0/0/1 #设置access链路
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 10
[SW1-Ethernet0/0/1]undo shutdown
[SW1]int e0/0/2 #设置access链路
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 20
[SW1-Ethernet0/0/2]undo shutdown
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk #设置trunk链路
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type hybrid #配置端口为hybrid
[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 10 #pvid号VLAN10
[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 10 20 #将此接口以untagged的方式加入到vlan10、20
[SW1-GigabitEthernet0/0/2]undo shutdown[SW2]vlan batch 10 20 #创建VLAN
[SW2]interface e0/0/1
[SW2-Ethernet0/0/1]port hybrid pvid vlan 10 #pvid号VLAN10
[SW2-Ethernet0/0/1]port hybrid untagged vlan 10 20 #将此接口以untagged的方式加入到vlan10、20
[SW2-Ethernet0/0/1]undo shutdown
[SW2]int e0/0/2
[SW2-Ethernet0/0/2]port hybrid pvid vlan 20 #pvid号VLAN20
[SW2-Ethernet0/0/2]port hybrid untagged vlan 10 20
#将此接口以untagged的方式加入到vlan10、20
[SW2-Ethernet0/0/2]undo shutdown
[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk #设置trunk链路
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[SW2-GigabitEthernet0/0/1]undo shutdown
[SW2]int GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]port hybrid pvid vlan 20 #pvid号VLAN20
[SW2-GigabitEthernet0/0/2]port hybrid untagged vlan 10 20 #将此接口以untagged的方式加入到vlan10、20
[SW2-GigabitEthernet0/0/2]undo shutdown[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.10.1 24 #设置IP地址
[R1-GigabitEthernet0/0/0]undo shutdown
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 11.0.0.1 30 #设置IP地址
[R1-GigabitEthernet0/0/1]undo shutdown
[R1]ip route-static 192.168.20.0 24 11.0.0.2 [R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 11.0.0.2 30 #设置IP地址
[R2-GigabitEthernet0/0/0]undo shutdown
[R2]interface g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.20.1 24 #设置IP地址
[R2-GigabitEthernet0/0/1]undo shutdown
[R2]ip route-static 192.168.10.0 24 11.0.0.1 PC1pingPC2过程:
PC1打上VLAN10的标签进入SW1,从SW1出去,查看untag表,有标签,把标签脱了到达R1,R1通过路由表发给R2,R2通过路由表发给SW2,进入SW2时pvid=20,发给SW1,SW1发送给PC2
PC3pingPC4过程:
PC3pvid=10进入SW2,从SW2出去,查看untag表,有标签,把标签脱了发给PC4
PC2pingPC4过程:
PC2打上VLAN20进入SW1,SW1发送给SW2,从SW2出去,查看untag表,有标签,把标签脱了到达R2,R2通过路由表发给R1,R1通过路由表发给SW1,进入SW1时pvid=10,发送给SW2,出去时查看untag表有标签,脱标签发送给PC4
