OSPF 特殊区域实验
实验需求

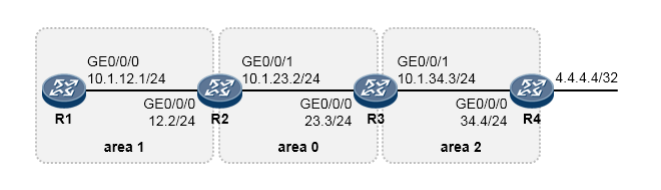

- R1、R2、R3、R4运行OSPF，在相应的接口上激活OSPF，OSPF的区域规划如图所示； R4将Loopback0接口的直连路由重发布到OSPF。完成配置后，观察各台路由器的路由表和 LSDB；
- 将area1配置为Stub区域，观察路由和LSA的变化；
- 将area1修改为Totally-Stub区域，观察路由和LSA的变化；
- 将area1恢复为常规区域，在R1上创建Loopback0接口，配置地址：1.1.1.1/32并将直连路由 重发布到OSPF；将area2配置为NSSA，观察路由及LSA的变化；
- 将area2修改为Totally NSSA，观察路由和LSA的变化。
R1的配置如下
[R1] interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0] ip address 10.1.12.1 24
[R1] ospf 1 router-id 1.1.1.1
[R1-ospf-1] area 1
[R1-ospf-1-area-0.0.0.1] network 10.1.12.0 0.0.0.255R2的配置如下
R3的配置如下
R4的配置如下
完成上述配置后，观察一下各个路由器的路由表及LSDB
R1学习到了全网的路由，包括R4注入的外部路由4.4.4.4/32，这条外部路由在路由表中标记为 O_ASE，表示为OSPF AS External，也就是OSPF的AS外部路由。接着我们查看一下R1的 OSPF LSDB，使用display ospf lsdb命令：
将area1配置为Stub区域，观察路由及LSA的变化
R1的OSPF配置修改如下
[R1] ospf 1
[R1-ospf-1] area 1
[R1-ospf-1-area-0.0.0.1] stub #将area1配置为Stub区域R2的OSPF配置修改如下
[R2] ospf 1
[R2-ospf-1] area 1

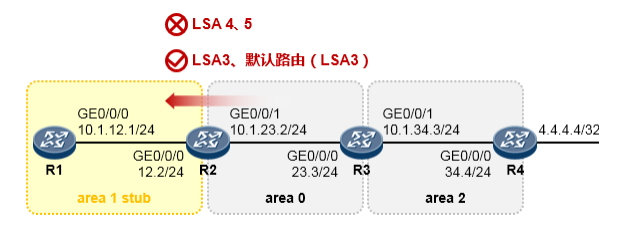

[R2-ospf-1-area-0.0.0.1] stub #将area1配置为Stub区域注意，一旦将某个区域设置为Stub，则所有连接到这个区域的路由器都要配置该区域为Stub， 否则OSPF邻居关系无法正确建立。完成上述配置后，area1就变成了一个stub区域。Stub区 域会阻挡来自骨干区域的4、5类LSA，这使得该区域内LSA泛洪的数量在一定程度上被减少， 从而减小该区域中路由器的路由表规模同时降低设备负担，另外，Stub区域的ABR会为该区 域产生一条使用3类LSA描述的缺省路由，用于Stub区域内的路由器走出该区域从而能够访问 OSPF区域外的网络：
现在，再来观察R1的路由表和LSDB。
相比于area1为常规区域的情况，area1被设置为Stub区域后，R1的路由表更精简了，那是因 为R2阻挡掉了来自OSPF的域外路由4.4.4.4/32。当然R1可以通过缺省路由0.0.0.0/0到达这些 域外网络，这条缺省路由是R2下发的，使用3类LSA描述，且缺省路由的外部Cost为1，可以 在R2的area1视图下使用default-cost命令来修改这个缺省的Cost值。
再看看R1的LSDB
显然，R1的LSDB也精简了，此时在R1的LSDB中，没有4、5类LSA。仅有1、2、3类LSA。
将area1配置为Totally-Stub区域，观察路由及LSA的变化
在上一个需求的配置基础上，R2的OSPF配置修改如下：
[R2] ospf 1
[R2-ospf-1] area 1

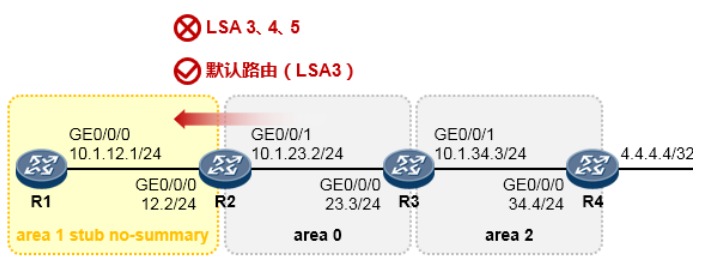

[R2-ospf-1-area-0.0.0.1] stub no-summary #将area1配置为Totally-Stub区域将一个区域指定为Totally-Stub后，该区域将不会再收到来自骨干区域的3、4、5类LSA，也就
是在stub的基础上进一步抑制3类LSA的泛洪，同时该区域的ABR下发一条3类LSA缺省路由，
如下图所示：
完成配置后再去R1上看看路由表和LSDB：
[R1] display ip routing-table protocol ospf
Destination/Mask Proto Pre Cost Flags NextHop Interface
0.0.0.0/0 OSPF 10 2 D 10.1.12.2 GigabitEthernet0/0/0R1的路由表即可已经极大的被简化了，现在只有一条0.0.0.0/0的缺省路由，除此之外，区域
间的路由10.1.23.0/24、10.1.34.0/24，以及域外路由4.4.4.4/32都已经消失了，R1的负担将变
得非常小，并且当它需要去往这些网络时，又可以通过这条缺省路由出去。
再看看R1的LSDB：
R1的LSDB也是非常简洁的，只有1、2类LSA，也就是用于计算本区域内路由的LSA，另外还 有一条3类LSA，这条3类LSA是描述0.0.0.0/0缺省路由的，由ABR R2产生。
- 将area1还原为常规区域，并重发布直连路由进OSPF；将area2配置为NSSA。
在上一个需求的配置基础上，R1的配置修改如下：
R1创建了一个Loopback接口，将area1恢复为常规区域，同时将直连路由注入到OSPF。 1.1.1.1/32这条路由是我们接下去需观察的目标路由之一。
R2的配置修改如下：
[R2] ospf 1
[R2-ospf-1] area 1
[R2-ospf-1-area-0.0.0.1] undo stub 此时R4的路由表如下：
[R4] display ip routing-table protocol ospf
Destination/Mask Proto Pre Cost Flags NextHop Interface
1.1.1.1/32 O_ASE 150 1 D 10.1.34.3 GigabitEthernet0/0/0
10.1.12.0/24 OSPF 10 3 D 10.1.34.3 GigabitEthernet0/0/0
10.1.23.0/24 OSPF 10 2 D 10.1.34.3 GigabitEthernet0/0/0从R4的路由表可以看出，R4此时能够学习到区域间的路由10.1.12.0/24、10.1.23.0/24，以及域外路由1.1.1.1/32。现在把area2配置为NSSA：
R3的配置修改为：
[R3] ospf 1
[R3-ospf-1] area 2
[R3-ospf-1-area-0.0.0.2] nssaR4的配置修改为：
[R4] ospf 1
[R4-ospf-1] area 2

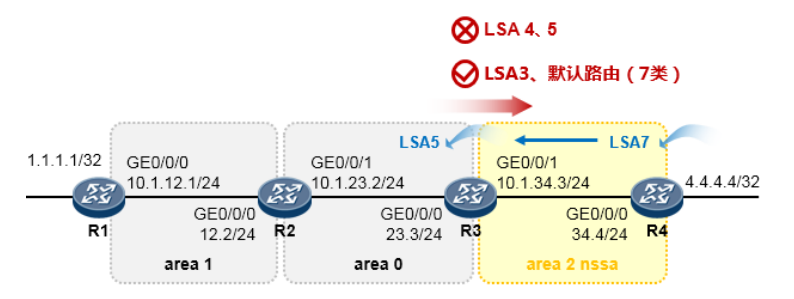

[R4-ospf-1-area-0.0.0.2] nssa当一个区域被配置为NSSA（非完全末梢区域），则该区域将不再允许来自骨干区域的4、5类LSA泛洪，但是允许该区域内的路由器注入外部路由，这些外部路由被重发布进NSSA后以7类LSA描述和泛洪，这些7类LSA由NSSA的ABR执行转换变成5类LSA后进入骨干区域：
所以，当area2被配置为NSSA后，R3将不能再把4、5类LSA泛洪到area2中，因此R1引入的外部路由1.1.1.1/32不会被注入到area2中。当然为了让NSSA内的路由器到达AS外部，R3自动下发一条7类LSA描述的缺省路由。R3不会阻挡3类LSA进入NSSA，所以R4依然能够学习到其他区域的路由。另一方面，NSSA允许本区域内的路由器执行路由重发布动作，这一点与Stub区域存在较大的区别。R4上执行路由重发布动作，将4.4.4.4/32这条外部路由引入OSPF，这条外部路由被引入后是以7类LSA的形式在NSSA内泛洪，并且不允许直接进入骨干区域area0。另一方面，NSSA的ABR R3会把7类LSA转换成5类LSA，然后在骨干区域中泛洪，因此R1、R2都能学习到4.4.4.4/32的外部路由。综上，NSSA的使用场景是：这个区域不希望学习到其他区域重发布进OSPF的域外路由，但是该区域自己依然有注入域外路由的需求或能力。
[R4] display ip routing-table protocol ospf
Destination/Mask Proto Pre Cost Flags NextHop Interface
0.0.0.0/0 O_NSSA 150 1 D 10.1.34.3 GigabitEthernet0/0/0
10.1.12.0/24 OSPF 10 3 D 10.1.34.3 GigabitEthernet0/0/0
10.1.23.0/24 OSPF 10 2 D 10.1.34.3 GigabitEthernet0/0/0R4的路由表中，已经看不到1.1.1.1/32这条AS外部路由了，但是R4依然是能够访问1.1.1.1/32的，因为NSSA的ABR R3为NSSA下发了一条7类的缺省路由，通过这条缺省路由，R4依然能够穿越骨干区域访问AS外部网络。
R4 的 LSDB 中 已 经 没 有 5 类 LSA 了 ， 其 自 身 重 发 布 进 OSPF的 直 连 路 由 4.4.4.4/32 及
10.1.34.0/24以7类LSA的形式被创建。另外，R3还向NSSA中放入一条7类LSA的0.0.0.0/0缺
省路由。
[R3] display ip routing-table protocol ospf
Destination/Mask Proto Pre Cost Flags NextHop Interface
1.1.1.1/32 O_ASE 50 1 D 10.1.23.2 GigabitEthernet0/0/0
4.4.4.4/32 O_NSSA 150 1 D 10.1.34.4 GigabitEthernet0/0/1
10.1.12.0/24 OSPF 10 2 D 10.1.23.2 GigabitEthernet0/0/0R3的路由表中，有一条1.1.1.1/32的外部路由，这是通过5类LSA计算得出的。还有一条 4.4.4.4/32的外部路由，这是通过7类LSA计算得出的（因此在路由表中的标记为O_NSSA）。 当然R3作为NSSA 的ABR，是不允许把7类LSA直接注入到骨干区域的，而是会执行一个7转 5的动作，把7类LSA转换成5类LSA，这是因为7类LSA只能存在于NSSA中。
[R2] display ip routing-table protocol ospf
Destination/Mask Proto Pre Cost Flags NextHop Interface
1.1.1.1/32 O_ASE 150 1 D 10.1.12.1 GigabitEthernet0/0/0
4.4.4.4/32 O_ASE 150 1 D 10.1.23.3 GigabitEthernet0/0/1
10.1.34.0/24 OSPF 10 2 D 10.1.23.3 GigabitEthernet0/0/1R2的路由表中，有两条AS外部路由，分别是1.1.1.1/32和4.4.4.4/32，其中1.1.1.1/32是由R1 引入的，而4.4.4.4/32是经由R3执行7类LSA转5类LSA后引入的。
将area2配置为Totally-NSSA
在上面的需求中，area2变成一个非常特殊的区域：NSSA，然而该区域内泛洪的LSA其实是 可以进一步减少的。既然已经从R3获取到一条缺省路由，通过这条缺省路由能够穿越骨干区 域到达AS外部，那么为什么不进一步把描述其他区域路由的3类LSA也一并抑制掉呢？这就出 现了最后一种特殊区域：Totally-NSSA。
R3的配置修改如下：
[R3] ospf 1
[R3-ospf-1] area 2

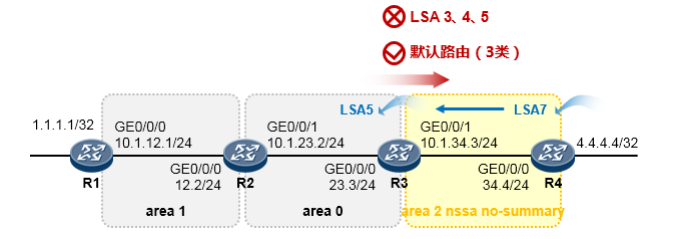

[R3-ospf-1-area-0.0.0.2] nssa no-summary一旦将area2变成Totally-NSSA，area2的ABR。也就是R3将会阻挡3类、4类和5类LSA进入该 区域，同时还会向该区域下发一条3类LSA缺省路由。当然该区域依然是可以从区域本地注入 外部路由的：
[R4]display ip routing-table protocol ospf
Destination/Mask Proto Pre Cost Flags NextHop Interface
0.0.0.0/0 OSPF 10 2 D 10.1.34.3 GigabitEthernet0/0/0R4的路由表已经最大限度的被简化了，此时在路由表中仅有一条缺省路由。这条缺省路由实 质上是由R3下发的，使用3类LSA描述。
在R4的LSDB中，除了一条描述缺省路由的3类LSA，没有其他的3类LSA和4、5类LSA了。

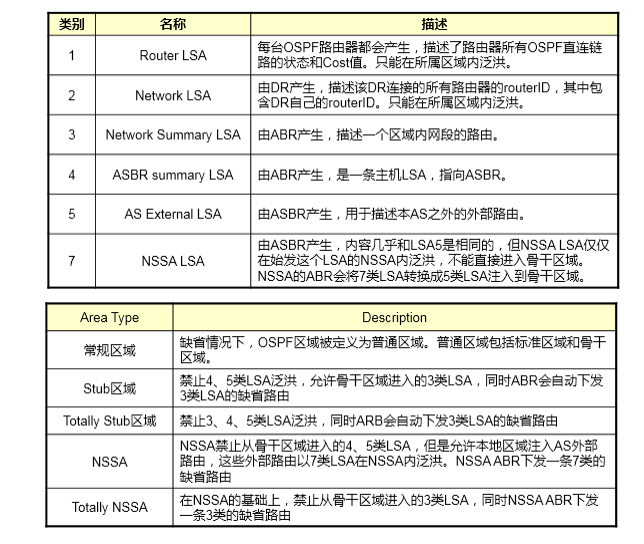

OSPF各种LSA类型及特殊区域小结
