23.OSPF路由汇总

OSPF 路由汇总

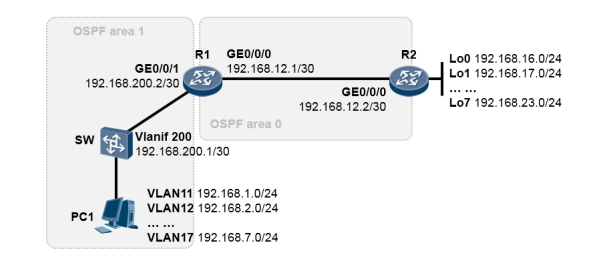

1. 实验拓扑及IP编址如图所示。
2. SW为核心交换机，下挂着多个用户VLAN，从Vlan11到Vlan17，共计7个VLAN，每个VLAN 对应的IP地址段如图所示。VLAN用户的网关均在核心交换机上。在实验中可以只选取一个 VLAN的PC来做代表测试，这里选取的PC1来自VLAN11，地址为192.168.1.1/24，网关为 192.168.1.254；
3. SW使用vlan200与R1进行三层对接；
4. R2上有多个直连网段，使用Loopback接口模拟，共计8个网段，网段范围如图所示。

实验需求

1. SW、R1及R2运行OSPF，区域的规划如图所示；
2. SW使用network命令在各个用户VLAN上激活OSPF，使得OSPF路由器能够学习到用户VLAN 的相关路由;
3. R2的Loopback接口都不直接通告到OSPF中，而是采用重发布直连的方式注入OSPF；
4. 在网络中部署OSPF路由汇总。

实现步骤及配置

SW的配置如下

[SW] vlan batch 11 12 13 14 15 16 17 200
[SW] interface gigabitEthernet 0/0/1 #连接PC1的接口
[SW-GigabitEthernet0/0/1] port link-type access
[SW-GigabitEthernet0/0/1] port default vlan 11
[SW] interface gigabitEthernet 0/0/24 #连接R1的接口
[SW-GigabitEthernet0/0/24] port link-type access
[SW-GigabitEthernet0/0/24] port default vlan 200
[SW] interface Vlanif 11

R1的配置如下

R2的配置如下

完成配置后PC能够ping通R2的Loopback接口。看一下SW的路由表：

SW已经学习到了全网的路由。再看一下R2的路由表

R2也已经学习到了全网的路由。从上面的输出可以看出，SW和R2的路由表已经有了一定的 规模，接下去我们在网络中部署OSPF路由汇总，使得各设备上的路由表规模尽可能的减小， 同时保证路由的可达。

配置OSPF路由汇总

OSPF的路由汇总有两种方式，一种是在ABR上执行的，这种方式是在ABR上将某个区域内的 路由进行汇总；另一种是在ASBR上执行的，将该ASBR重发布到OSPF的路由进行汇总。因 此在本网络中，我们可以在R1（ABR）上执行路由汇总，将area1里SW下挂的vlan路由汇总 后再通告到area0。另外还可以在R2（ASBR）上执行路由汇总，将R2重发布进OSPF的直连 路由进行汇总。

R1的配置增加如下：

这显然得益于网络规划的合理性。所以你完全可以在R1上把这些VLAN明细路由进行汇总，将 这条汇总路由通告给area0，以此来减小R2的路由表规模。使用abr-summary关键字，可以在 ABR上将特定区域内的路由进行汇总。因此上面这条命令的目的是将area1内的路由汇总成 192.168.0.0/21，这个汇总网段是我们经过精确计算得出的，它刚刚好囊括SW下挂的这些 VLAN明细网段的网络号。完成上述配置后，来看看R2的路由表：

R2的路由表精简了许多，之前表中关于SW下挂的VLAN路由已经没有了，取而代之的是一条 192.168.0.0/21的汇总路由。

另外，R2的Loopback直连网段也是非常有规律的，也可以做汇总，稍加计算我们就可以得出 汇总的网络号：192.168.16.0/21，这个网络号刚好将R2上的Loopback接口子网包含住。因此 我们可以在R2上部署路由汇总，将其重发布到OSPF中的路由汇总成192.168.16.0/21。

R2的配置修改如下

[R2 ] ospf 1

完成配置后，看一下R1的路由表

R1的路由表中，此前存在的R2的那些Loopback路由明细已经都没有了，取而代之的是一条汇 总路由：192.168.16.0/21。

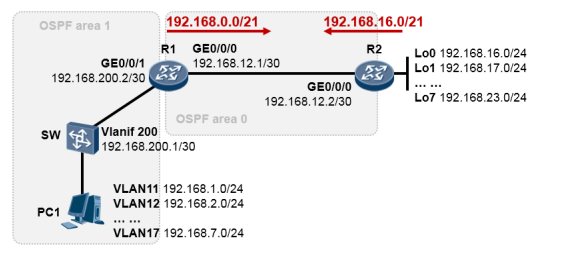

SW的路由表也大幅度精简了。下图是一个更形象的描述：
