25.OSPF Virtual-Link

OSPF 路由汇总

1.实验拓扑及描述

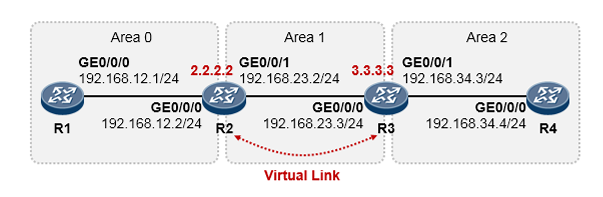

实验拓扑及IP编址如图所示

2.实验需求

1. R1、R2、R3及R4运行OSPF；所有路由器的RouterID均为x.x.x.x，其中x为设备编号；
2. 由于Area2并未与Area0直连，因此网络中OSPF路由计算将会出现问题。在R2-R3之间建立虚 链路Virtual Link。

3.实现步骤及配置

R1的配置如下:

[R1] interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0] ip address 192.168.12.1 24

[R1] ospf 1 router-id 1.1.1.1
[R1-ospf-1] area 0
[R1-ospf-1-area-0.0.0.0] network 192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0] quit
[R1-ospf-1] quit

R2的配置如下:

R3的配置如下:

R4的配置如下:

完成上述配置后，直连路由器之间的OSPF邻居关系都是能够正常建立的，但是由于area2并未与 area0直接连接，因此area2将成为一个“路由孤岛”。查看R4的路由表会发现，R4并没有学习到 任何OSPF路由，这是因为R3并不是一台ABR，它虽然有两个接口分别属于不同的区域，但是并没 有接口属于area0，因此它不是ABR，既然不是ABR也就不能够将3类LSA泛洪到area2中。同样的 道理，R3也无法为area2产生及注入关于area3的区域内路由的3类LSA。 为了打通网络中的路由，要在R2、R3上建立一条跨越area1的虚链路：

R2的配置增加如下:

[R2] ospf 1
[R2-ospf-1] area 1
[R2-ospf-1-area-0.0.0.1] vlink-peer 3.3.3.3

R3的配置增加如下：

[R3] ospf 1
[R3-ospf-1] area 1
[R3-ospf-1-area-0.0.0.1] vlink-peer 2.2.2.2

OSPF虚链路被视为骨干区域area0的延伸。因此一旦在R2及R3之间建立起虚链路，则R3相当于 通过虚链路与area0建立了直接连接，此时它就是一台ABR了，就可以将3类LSA注入到area2，并 将描述area2的区域内部路由的3类LSA注入area0。 虚链路的配置需在area视图下进行，例如本实验中，虚链路是跨越area1而建立的，因此配置虚链 路时需进入area1的配置视图，vlink-peer关键字用于指定虚链路的对端路由器的RouterID。配置完 成后，在R2上查看一下：

我们看到R2与R3之间的虚链路已经建立起来了，状态为Full。如此一来，R3就能够通过这条跨越 area1的虚链路来实现与area0的连通性，此时R3就是一台ABR了。

R4 学习到了其他区域的OSPF路由。

值得注意的是，虚链路被视为是骨干区域area0的一个延伸，因此如果在路由器上开启了area0的 区域认证，那么要注意虚链路也要参与认证。例如本例如果在R1、R2上配置area0的区域认证：

在R1上开启area0区域认证：

[R1] ospf 1
[R1-ospf-1 ] area 0
[R1-ospf-1-area-0.0.0.0] authentication-mode md5 1 cipher Huawei123

在R2上开启area0区域认证：

[R2] ospf 1
[R2-ospf-1 ] area 0
[R2-ospf-1-area-0.0.0.0] authentication-mode md5 1 cipher Huawei123

那么，作为虚链路的端点，R3也要开启area0区域认证，否则虚链路无法正常建立：

[R3] ospf 1
[R3-ospf-1 ] area 0
[R3-ospf-1-area-0.0.0.0] authentication-mode md5 1 cipher Huawei123
