OSPF 路由汇总
1.实验拓扑及描述

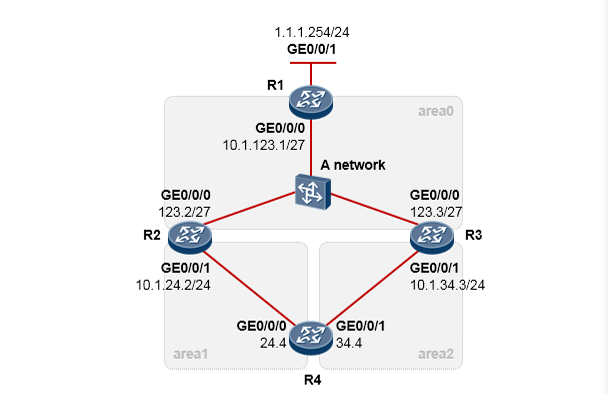

- 网络拓扑及IP编址如图所示。
- R1、R2、R3连接在同一台交换机上，交换机保持出厂配置。
2.实验需求
- R1、R2、R3、R4按图示运行OSPF；
- 要求在R1、R2、R3构成的这个广播网络（A network）10.1.123.0/27中，R2、R3仅和R1建立 全毗邻的OSPF邻居关系，R2、R3之间的邻居关系维持在2way状态；
- R1仅将GE0/0/1接口的直连路由重发布进OSPF，使得整个OSPF域都能访问1.1.1.0/24网络， 并且在OSPF域内学习到的路由是1.0.0.0/8，要求这条外部路由在域内所有路由器的路由表中 Cost值都为20；
- 要求R4访问1.1.1.0/24及A网络时流量缺省均从GE0/0/0口出去，当R2发生故障或者R2-R4之 间的链路发生故障时，流量自动切换到R3这一侧链路，要求通过控制OSPF Cost的方式实现 这个需求；
- 取消为了实现上一个需求所做的配置，现要求不变更任何OSPF Cost的情况下，并且仅使用 OSPF自身的特性，实现R4访问R1的GE0/0/0接口的流量优先从R2走，当R2或R2-R4之间的 链路发生故障时，流量自动切换到R3；
- 为了保证OSPF骨干区域的安全性，要求在area0中开启区域认证，使用MD5的方式，认证密码为Huawei123；
- 取消需求5中所做的配置，然后将R2-R4之间的链路变更为area0的链路，也就是R2的GE0/0/1 及R4的GE0/0/0口配置为在area0中激活OSPF，要求R4访问A网络的流量优先走R3，当R3或 者R3-R4之间的链路发生故障时，流量自动切换到R2。
3.实现步骤及配置
1.R1、R2、R3、R4按图示运行OSPF；
R1的配置如下：
[R1] interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0] ip address 10.1.123.1 27
[R1] ospf 1 router-id 1.1.1.1
[R1-ospf-1] area 0
[R1-ospf-1-area-0.0.0.0] network 10.1.123.0 0.0.0.31 R2的配置如下：
R3的配置如下：
R4的配置如下：
2.要求在R1、R2、R3构成的这个广播网络（A network）中，R2、R3仅和R1建立全毗邻的OSPF 邻居关系，R2、R3之间的邻居关系维持在2way状态；
由于R1、R2、R3三台路由器都连接到了同一个交换机上，而且三台路由器的接口都处于同一 个IP子网：10.1.123.0/27，那么在这个广播多路访问网络中就会进行DR/BDR的选举。DR优 先级最高的路由器接口将成为DR，如果大家的优先级都相等，则拥有最大RouterID的路由器 （的接口）将成为DR。
DR和BDR一旦选举成功，非DR、非BDR路由器（也就是DRother）都只和DR以及BDR建立 全毗邻的OSPF邻居关系，而DRother之间则维持在2way状态，不会建立FULL全毗邻的邻居 关系。因此这个需求实际上是要求实现R1的GE0/0/0口为DR，R2、R3均为DRother，那么实 现这个需求非常简单，就是把R1的GE0/0/0口DR优先级设置为最大，也就是255，而R2、R3 的GE0/0/0口的DR优先级则配置为0，当接口DR优先级被配置为0时，该接口将不会参与DR、 BDR的选举。
R1的配置如下：
[R1] interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0] ospf dr-priority 255R2的配置如下：
[R2] interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ospf dr-priority 0 R23的配置如下：
[R3] interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ospf dr-priority 0 完成配置后，验证一些各设备的OSPF邻居表项：
R1的GE0/0/0口作为DR，与R2、R3都建立了OSPF全毗邻（FULL）的邻居关系。
R2与R3之间的邻居状态停滞在2way。
3.R1仅将GE0/0/1接口的直连路由重发布进OSPF，使得整个OSPF域都能访问1.1.1.0/24网络， 并且在OSPF域内学习到的路由是1.0.0.0/8，要求这条外部路由在域内所有路由器的路由表中 Cost值都为20；
R1的配置如下：
route-policy directint命令用于创建一个route-policy路由策略，并且抓取GE0/0/1接口的直连路 由。然后在OSPF的import-route direct命令中调用这条route-policy，意思是在R1上部署直连 到OSPF的路由重发布时，只将route-policy directint所匹配的GE0/0/1接口的直连路由注入。
完成配置后，查看一下R2的路由表：
R2已经学习到了1.0.0.0/8这条外部路由，并且在路由表中，该路由的Cost为20。
4.要求R4访问1.1.1.0/24及A网络时流量缺省均从GE0/0/0口出去，当R2发生故障或者R2-R4之 间的链路发生故障时，流量自动切换到R3这一侧链路，要求通过控制OSPF Cost的方式实现 这个需求；
首先看一下在当前的网络中，R4去往这两个网络的路由：
我们发现R4的路由表中，1.0.0.0/8这条外部路由的下一跳是10.1.34.3，实际上R4要到达 1.0.0.0/8网络可以通过R2及R3这两条路径均可达，而且这两条路径的内部开销是相等的，那 么为什么R4的路由表中1.0.0.0/8的路由没有在R2和R3这两个下一跳上执行等价负载分担呢？ RFC2328规定，当两条到达同一个ASBR的路径内部cost相等时，优选areaID大的路由，由于 area2比area1的区域ID要大，因此最终优选R3最为去往1.0.0.0/8这个外部网络的下一跳。而 R4去往10.1.123.0/27网络时收到了R2及R3发来的3类LSA，而且cost相等，因此在这两个下 一跳等价负载分担。
现在我们在R4上修改接口Cost，把GE0/0/1的接口cost改大。
R4的配置修改如下：
[R4]interface GigabitEthernet 0/0/1
[R4-GigabitEthernet0/0/1] ospf cost 100 5.取消为了实现上一个需求所做的配置，现要求不变更任何OSPF Cost的情况下，并且仅使用 OSPF自身的特性，实现R4访问R1的GE0/0/0接口的流量优先从R2走，当R2或R2-R4之间的链路发生故障时，流量自动切换到R3；
如何取消上一步所做的配置这里就不在赘述了。现在我假设配置已经取消，我们直接来分析分 析这个需求：不允许修改Cost，又希望R4访问R1的GE0/0/0时流量走R2上行，为了实现这个 需求，我们可以利用路由查寻的“最长匹配原则”，所谓最长匹配原则，指的是当某个目的地 址在路由表中有多条路由能匹配时，选择匹配长度（路由前缀长度）最长的路由进行转发。因 此我们实现需求的思路是，在R3上，将area0内的路由执行路由汇总，将10.1.123.0/27汇总成 10.1.123.0/24再传递到area2。
R3的配置修改如下：
[R3] ospf 1
[R3-ospf-1] area 0
[R3-ospf-1-area-0.0.0.0] abr-summary 10.1.123.0 255.255.255.0 完成配置修改后，查看一下R4的路由表：
如此一来R4的路由表中关于A网络就会出现两条路由：10.1.123.0/24（下一跳为R3）及 10.1.123.0/27（下一跳为R2）。当R4访问10.1.123.1时，经过路由的查找，发现者两条路由 均匹配，但是显然10.1.123.0/27这条路由的掩码长度要更长，因此选择这条路由进行转发，将 数据包送往下一跳路由器R2。
6.为了保证OSPF骨干区域的安全性，要求在area0中开启区域认证，使用MD5的方式，认证密 码为Huawei123；
R1的配置如下：
[R1] ospf 1
[R1-ospf-1] area 0
[R1-ospf-1-area-0.0.0.0] authentication-mode md5 1 cipher Huawei123 R2的配置如下：
[R2] ospf 1
[R2-ospf-1] area 0
[R2-ospf-1-area-0.0.0.0] authentication-mode md5 1 cipher Huawei123 R3的配置如下：
[R3] ospf 1
[R3-ospf-1] area 0

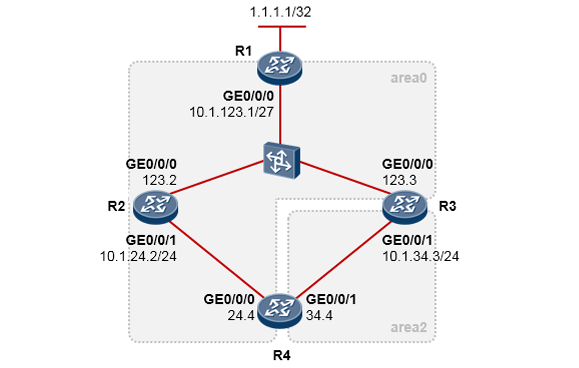

[R3-ospf-1-area-0.0.0.0] authentication-mode md5 1 cipher Huawei123 7.取消需求5中所做的配置，然后将R2-R4之间的链路变更为area0的链路，也就是R2的GE0/0/1及R4的GE0/0/0口配置为在area0中激活OSPF，要求R4访问A网络的流量优先走R3，当R3或 者R3-R4之间的链路发生故障时，流量自动切换到R2。
R2的配置修改如下：
[R2] ospf 1
[R2-ospf-1] area 1
[R2-ospf-1-area-0.0.0.1] undo network 10.1.24.0 0.0.0.255
[R2-ospf-1] area 0
[R2-ospf-1-area-0.0.0.0] network 10.1.24.0 0.0.0.255 R4的配置修改如下：
[R4] ospf 1
[R4-ospf-1] area 1
[R4-ospf-1-area-0.0.0.1] undo network 10.1.24.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0] network 10.1.24.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0] authentication-mode md5 1 cipher Huawei123注意，由于前面的需求中要求area0部署区域认证，因此R4加入到area0后，需一并开启区域 认证。完成上述配置后我们先看看R4的路由表：
我们发现R4的路由表中去往A网络的路由下一跳为R2。即使我们将R4的GE0/0/0接口的ospf cost调成非常大，也于事无补，R4仍然优选R2作为去往A网络的下一跳，而不考虑R3。这是 因为R4的GE0/0/0接口加入到area0后，它就变成了一台ABR，OSPF规定ABR在使用3类LSA
计算路由时，只认可从area0接收的3类LSA，不认可从非area0接收的3类LSA，因此当R3向 area2泛洪3类LSA时，R4并不能够使用这些LSA用于计算路由，再加上此刻R4是通过1、2类 LSA计算得出A网络的路由，要优于3类LSA，因此不管Cost如何，R4将始终优选R2作为去往 A网络的下一跳。

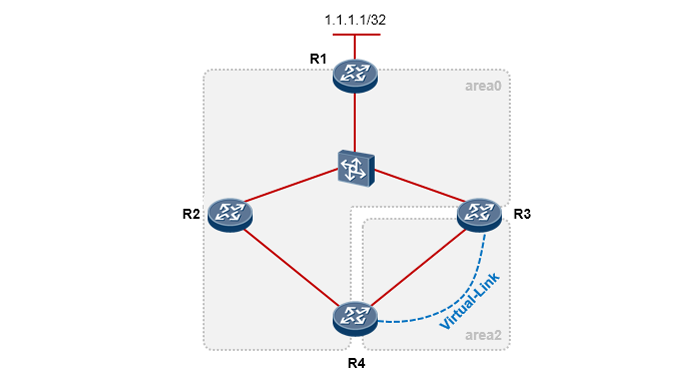

要实现这个需求，我们就必须在R3和R4之间搭建一条跨越area2的虚链路，如此一来R3就能 够通过这条虚链路将1、2类LSA泛洪给R4，从而使需求实现成为可能。
R3的配置修改如下：
[R3] ospf 1
[R3-ospf-1] area 2
[R3-ospf-1-area-0.0.0.2] vlink-peer 4.4.4.4 [R4] ospf 1
[R4-ospf-1] area 2
[R4-ospf-1-area-0.0.0.2] vlink-peer 3.3.3.3 完成配置后，查看一下R4的OSPF虚链路状态：
R3、R4之间的虚链路已经建立起来了。接下去看一下R4的路由表：
此时，R4的路由表中，去往A网络的路由在R2及R3上等价负载均衡。现在我们只需要将R4的 GE0/0/0接口Cost调大即可实现需求：
[R4] interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0] ospf cost 100 现在，我们再查看一下R4的路由表：
