27.路由器上的基础 VRRP

路由器上的基础 VRRP

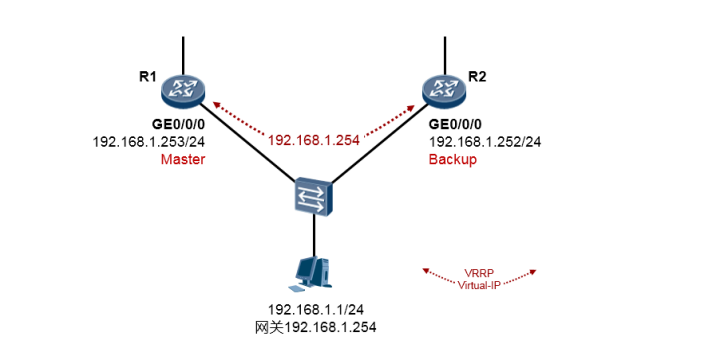

1.实验拓扑及描述

1. 设备接口编号及IP地址规划如图所示；

2. 路由器R1、R2的GE0/0/0接口，以及PC连接在同一台交换机上。

2.实验需求

1.在R1的GE0/0/0口及R2的GE0/0/0口上运行一组VRRP，使用的VRID为1，该组VRRP的虚拟

IP地址为192.168.1.254。这个IP地址将作为内网PC的缺省网关；

2.正常情况下R1的GE0/0/0为该VRRP组的Master，R2为Backup；

3.要求完成配置后，PC能够ping通网关192.168.1.254，断开交换机与R1之间的连线，PC依然

能够ping通网关地址；

4.本实验聚焦VRRP的实现，因此R1及R2以上的网络拓扑我们姑且忽略。

3.实现步骤及配置

R1的配置如下

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.253 24

#在R1的GE0/0/0口上加入VRRP组1，虚拟IP为192.168.1.254：
[R1-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.1.254

#配置该接口在VRRP组1的优先级为120，使得它能够成为该组VRRP的Master：
[R1-GigabitEthernet0/0/0]vrrp vrid 1 priority 120

R2的配置如下

[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.1.252 24

#在R2的GE0/0/0口上加入VRRP组1，虚拟IP为192.168.1.254，注意R1及R2的VRID必须一致，而且虚拟IP

完成上述配置后，我们在R1上使用display vrrp命令查看一下VRRP的信息，

再看看R2的VRRP信息:

或者可以使用display vrrp brief命令查看一下简化信息：

那么现在PC是能够ping通网关192.168.1.254的，并且在网络正常情况下，实际上报文是转发给了

R1，由R1来响应，因为它是当前VRRP组的Master。而当我们断开R1与交换机之间的链路时，PC

依然是能够ping通网关的，因为R2接替了R1的工作，成为Master。
