28.路由器上的 VRRP Track

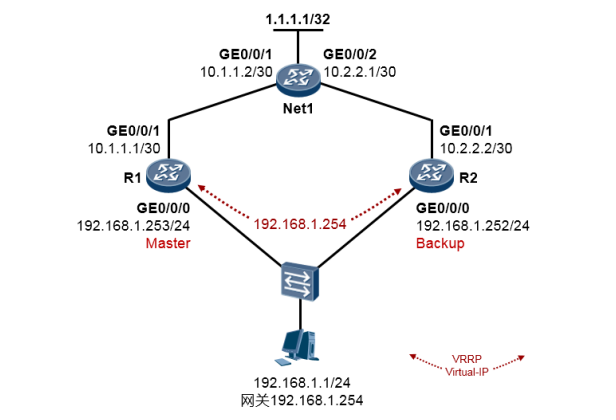

1.实验拓扑及描述

1.设备接口编号及IP地址规划如图所示；

2.路由器R1、R2的GE0/0/0接口，以及PC连接在同一台交换机上；

3.两台路由器的GE0/0/1口模拟连接到上行链路，路由器通过该条上行链路访问外网，此处仅用一台路由器——Net1来模拟上层网络中的设备。在Net1上配置回环接口Loopback0（IP地址为1.1.1.1/32）来模拟上层网络中的节点。

2 .实验需求

1. 在R1的GE0/0/0口及R2的GE0/0/0口上运行一组VRRP，使用的组ID为1，该组VRRP的虚拟IP

地址为192.168.1.254。这个IP地址将作为内网PC的缺省网关；

2. 正常情况下R1的GE0/0/0为该VRRP组的Master，R2为Backup；

3. 要求完成配置后，PC能够ping通网关192.168.1.254，断开交换机与R1之间的连线，PC依然

能够ping通网关地址；

4. 要求PC能够ping通1.1.1.1，并且当网络正常时，去往1.1.1.1的流量经由R1转发。当R1的

GE0/0/1口发生故障时，PC访问1.1.1.1的流量能够自动切换到R2。

3.实现步骤及配置

R1的配置如下

[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]ip address 10.1.1.1 30
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.253 24
[R1-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.1.254
[R1-GigabitEthernet0/0/0]vrrp vrid 1 priority 120
[R1-GigabitEthernet0/0/0]vrrp vrid 1 track interface Gi0/0/1 reduced 30
[R1-GigabitEthernet0/0/0]quit

#为R1添加静态默认路由，使得它能够将去往外部网络的流量转发到Net1：
[R1]ip route-static 0.0.0.0 0 10.1.1.2

vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 20这条命令的意思是，VRRP组1要

监控GE0/0/1口，如果该接口的协议状态或者是物理状态变成DOWN，则将该VRRP组的优先级减

去30，由于R1这个VRRP组的优先级现在为120，减去30就变成了90，也就比R2的VRRP组优先

级要小，所以R2就能在R1的GE0/0/1口发生故障的情况下VRRP状态过渡到Master。

R2的配置如下

Net1的配置如下

完成上述配置后，在网络正常的情况下，在R1上执行display vrrp命令可以看到如下输出：

通过在PC上tracert 1.1.1.1能看到上行的流量是发给了R1，再经由R1转发到SW

现在PC持续ping 1.1.1.1，然后把R1的GE0/0/1口Shutdown，我们会在R1上看到如下输出

R1自动把自己的VRRP优先级减去30，变成了90，因此它变成了Backup状态，而R2成了Master。

此时PC访问1.1.1.1的流量会自动从R1切换到R2，在这个过程中，PC长ping 1.1.1.1可能只会存在

极少量的丢包（1-2个ICMP包）。

现在，再查看一下R1的VRRP状态：

当然，如果把R1的GE0/0/1口恢复回来，由于VRRP缺省激活抢占（Preempt）特性，因此R1会在

一定时间的延迟后（使用命令设置这个延迟时间：vrrp vrid 1 preempt-mode timer delay），变回

Master状态，而R2会切换回Backup。
