1.实验拓扑及描述

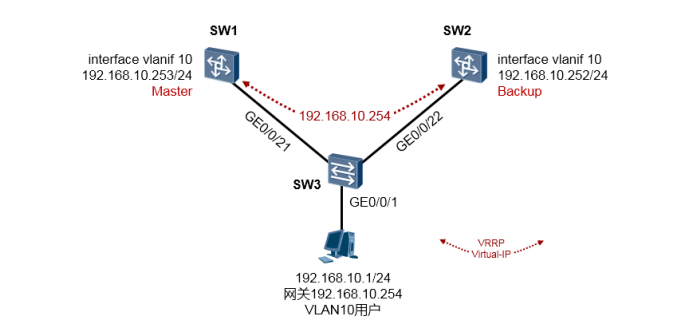

1. 设备接口编号及IP地址规划如图所示；

2. PC为VLAN10的用户；SW3纯当二层交换机使用，SW1及SW2为汇聚交换机，PC的网关在汇

聚交换机上。

2.实验需求

1. 在SW3上创建VLAN10，将连接PC的端口加入VLAN10中；

2. 在SW1及SW2上创建VLAN10，同时配置vlanif的IP地址；

3. 在SW1及SW2的vlanif10上分别配置VRRP，VRRP的虚拟IP作为对应VLAN的用户网关

（192.168.10.254）。缺省时，SW1为VRRP组的主，SW2为VRRP组的备；

3.实现步骤及配置

接入层交换机SW3的配置如下

#SW3的配置比较简单，就是创建VLAN10，然后将连接PC的接口配置为access口并加入VLAN10，另外将连接两
台汇聚交换机的接口配置为Trunk并放行VLAN10：
[SW3]vlan 10
[SW3-vlan10]quit
[SW3]interface gigabitEthernet0/0/1
[SW3-GigabitEthernet0/0/1]port link-type access
[SW3-GigabitEthernet0/0/1]port default vlan 10
[SW3]interface gigabitEthernet0/0/21
[SW3-GigabitEthernet0/0/21]port link-type trunk
[SW3-GigabitEthernet0/0/21]port trunk allow-pass vlan 10
[SW3]interface gigabitEthernet0/0/22
[SW3-GigabitEthernet0/0/22]port link-type trunk
[SW3-GigabitEthernet0/0/22]port trunk allow-pass vlan 10

汇聚交换机SW1的配置如下

汇聚交换机SW2的配置如下

完成上述配置后，PC即可ping通自己的网关192.168.10.254，实际上响应的是SW1的vlanif10，因为在vlan10的vrrp组中，SW1此刻为Master，而SW2为备。

现在我们通过将SW1的vlanif 10接口shutdown来模拟SW1挂掉的情况，持续在PC上ping网关

192.168.10.254，发现当SW1挂掉时，PC只丢1-2个报文，然后又能够ping网关了，实际上这时候VRRP已经完成了切换。
