ACL（Basic ACL）

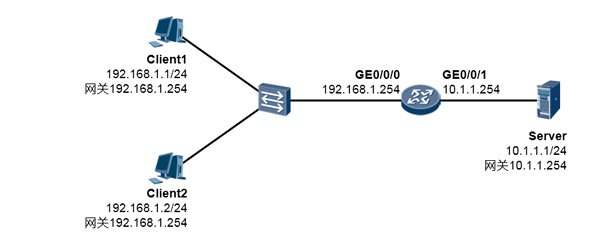

1.实验拓扑及描述
2.实验需求
-
完成拓扑中各设备的基础配置，使得全网互通；
-
在上一个需求的基础上，在路由器上部署基础ACL，使得Client2无法访问Server，其他流量不 受影响。
3.实现步骤及配置
Client1、Client2使用eNSP中的Client模拟，完成IP地址和网关的配置； Server使用eNSP中的Server模拟，完成IP地址和网关的配置。
路由器的基础配置如下：
[Router] interface GigabitEthernet 0/0/0
[Router-GigabitEthernet0/0/0] ip address 192.168.1.254 24
[Router] interface GigabitEthernet 0/0/1
[Router-GigabitEthernet0/0/1] ip address 10.1.1.254 24 完成上述配置后，全网即可实现互通。接下来在Router上部署ACL：
完成上述配置后，Client1依然是能够访问Server的，但是Client2已经无法访问Server了。ACL书写 好后，需要被调用才会生效。本例中在接口调用ACL并关联在inbound方向，使得ACL能够在接口 的入方向执行数据报文的过滤或放行。当ACL被应用在这种场景（务必注意场景）时ACL语句会在 末尾隐含允许所有（rule permit）。也就是说如果以上配置中，即使不配置rule permit，Client1也 能够访问到Server（该场景在eNSP，以及交换机S5300真机V2R3版本上验证过）。当然，配置了 这条rule，可以在display acl中看到被规则所匹配的报文个数。
