35.Eudemon-X防火墙基础实验

Eudemon-X防火墙基础实验

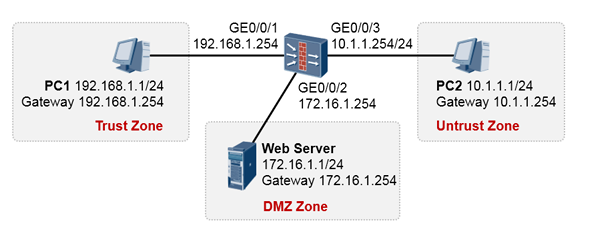

1.实验拓扑及描述

2.实验需求

1. 本实验中的防火墙为Eudemon-X系列防火墙；
2. 防火墙三个接口的IP地址按照上图所示进行配置；将这三个接口划入相应的安全域；
3. 配置防火墙的域间包过滤策略，使得PC1能够主动访问PC2，但是PC2无法主动访问PC1；PC2 能够主动访问WebServer的WEB服务。

3.实现步骤及配置

如果在eNSP中进行这个实验，由于涉及到WEB客户端及服务器，因此可以PC2可以使用“终端” 设备中的Client来模拟，而Web Server可以使用“终端”设备中的Server来模拟。具体的HTTP客 户端及服务器配置请见本文档2.6小节。

防火墙FW的配置如下:

[FW] interface GigabitEthernet0/0/1
[FW-GigabitEthernet0/0/1] ip address 192.168.1.254 24
[FW] interface GigabitEthernet0/0/2
[FW-GigabitEthernet0/0/2] ip address 172.16.1.254 24
[FW] interface GigabitEthernet0/0/3
[FW-GigabitEthernet0/0/3] ip address 10.1.1.254 24
#将接口添加到相应的安全区域：
[FW] firewall zone trust
[FW-zone-trust] add interface GigabitEthernet0/0/1
[FW] firewall zone dmz
[FW-zone-dmz] add interface GigabitEthernet0/0/2
[FW] firewall zone untrust
[FW-zone-untrust] add interface GigabitEthernet0/0/3
#配置域间策略，使得trust域的192.168.1.0/24网段用户能够访问untrust区域的10.1.1.0/24网段：
[FW] policy interzone trust untrust outbound
第151
[FW-policy-interzone-trust-untrust-outbound] policy 10
[FW-policy-interzone-trust-untrust-outbound-10] policy destination 10.1.1.0
0.0.0.255
[FW-policy-interzone-trust-untrust-outbound-10] policy source 192.168.1.0
0.0.0.255
[FW-policy-interzone-trust-untrust-outbound-10] action permit

#配置域间策略，使得untrust区域的10.1.1.0/24网段用户能够访问Server的WEB服务：
[FW] policy interzone dmz untrust inbound
[FW-policy-interzone-dmz-untrust-inbound] policy 10

完成上述配置后，PC1即可主动发起访问PC2，而PC2无法主动访问PC1；另外，PC2能够访问 WebServer的HTTP服务。下面做一些简单的验证及查看：

通过命令display zone，可以查看防火墙的安全区域、安全等级，以及每个安全区域下的接口

使用display firewall packet-filter default 命令，能查看防火墙的缺省安全策略。当数据包经过 防火墙且从一个安全域试图访问另一个安全域时，防火墙会根据数据包的流向首先检查用户定义 的policy interzone，如果没有自定义的policy interone，则会看根据防火墙的缺省安全策略进行处 理。例如从上面的显示中，我们可以看到local-trust的inbound及outbound都是permit，因此即使我 们没有显式的配置local及trust安全区域的区域间策略，但是由于默认的策略就是放行，所以 trust 区域的用户可以直接ping通防火墙的接口。

如果要让防火墙默认放行所有域间的流量，可以使用：firewall packet-filter default permit all命令， 值得注意的是，在网络正式投入现网使用之前，此命令必须关闭（firewall packet-filter default deny all），针对需要放行的流量，需通过policy interzone的配置来放行，而不能鲁莽地将所有流量统统 放行。 使用display policy命令，能查看我们定义的区域间安全策略，例如：

上面都是我们通过命令定义的区域间安全策略。

当PC1 ping PC2时，我们可以在FW上查看到如下会话：

当PC2 访问 Server的WEB服务时，在FW上能看到如下会话：

在display firewall session table命令中增加verbose关键字，可以查看会话的详细信息：

从防火墙的会话详细内容中，我们可以读出许多东西。例如上面的输出，可以看出会话是由哪个区 域发起，去往哪个区域的，以及入站、出站报文的个数、字节数等信息。

注意：读懂防火墙的会话条目，是一项非常有用的基本技能。一个会话的流量，到达防火墙并且被防火墙顺利转发， 我们便能够在会话表中查看到该会话的表项。而如果一个会话的流量因某种原因没有到达防火墙，或者到达了防火 墙，而由于域间包过滤策略未放通相应的流量导致报文被丢弃，又或者防火墙没有匹配的路由信息用于转发流量等 等，这些情况发生时，在防火墙上都将无法看到相应的会话表项
