Eudemon-N（NGFW）防火墙双机实验

1.实验拓扑及描述

本实验中的防火墙为Eudemon-N系列防火墙（软件版本为V100R001C30SPC300）；

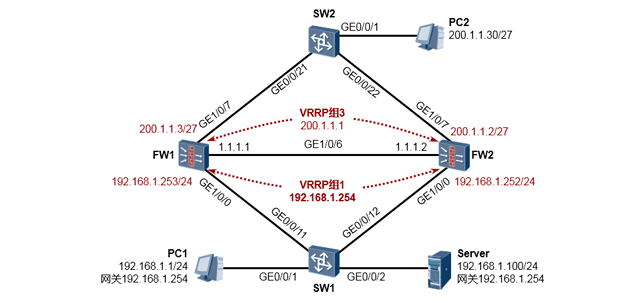

设备的接口编号及IP编址如图所示；
PC1及Server使用的都是私有IP地址空间；
PC2模拟Internet的一台PC。

2.实验需求

PC1、Server模拟内网设备，位于防火墙的Trust区域；
PC2模拟Internet，位于防火墙的Untrust区域；
防火墙部署双机热备，工作方式为主备，正常情况下FW1为主，FW2为备；
要求PC1能够访问位于外网的PC2，并且访问时需进行NAT源地址转换，使用的地址池区间是 200.1.1.10至200.1.1.20；PC2能够以200.1.1.29为目的地址访问Server的FTP服务。

3.实现步骤及配置

完成FW1和FW2的接口基本配置、接口加域

FW1的配置如下：

SHELL

[FW1] interface GigabitEthernet1/0/0
[FW1-GigabitEthernet1/0/0] ip address 192.168.1.253 24
[FW1] interface GigabitEthernet1/0/6
[FW1-GigabitEthernet1/0/6] ip address 1.1.1.1 24
[FW1] interface GigabitEthernet1/0/7
[FW1-GigabitEthernet1/0/7] ip address 200.1.1.3 27
#将接口添加到相应的安全区域：
[FW1] firewall zone trust
[FW1-zone-trust] add interface GigabitEthernet1/0/0
[FW1] firewall zone untrust
[FW1-zone-untrust] add interface GigabitEthernet1/0/7
[FW1] firewall zone name ha
[FW1-zone-ha] set priority 99
[FW1-zone-ha] add interface GigabitEthernet1/0/6

FW2的配置如下：

SHELL

完成FW1和FW2的VRRP配置

FW1的配置如下：

SHELL

[FW1] interface GigabitEthernet1/0/0
[FW1-GigabitEthernet1/0/0]vrrp vrid 1 virtual-ip 192.168.1.254 active
[FW1] interface GigabitEthernet1/0/7
[FW1-GigabitEthernet1/0/7]vrrp vrid 3 virtual-ip 200.1.1.1 active

FW2的配置如下：

SHELL

[FW2] interface GigabitEthernet1/0/0
[FW2-GigabitEthernet1/0/0]vrrp vrid 1 virtual-ip 192.168.1.254 standby
[FW2] interface GigabitEthernet1/0/7
[FW2-GigabitEthernet1/0/7]vrrp vrid 3 virtual-ip 200.1.1.1 standby

注意：此处需关注Eudemon-N防火墙相对于-X系列防火墙的配置区别。在Eudemon-N防火墙上部署VRRP时，不再使用master/slave关键字，而是active/standby关键字。

完成FW1和FW2的HRP配置

FW1的配置如下：

SHELL

[FW1] hrp interface GigabitEthernet1/0/6
[FW1] hrp enable

FW2的配置如下：

SHELL

[FW2] hrp interface GigabitEthernet1/0/6
[FW2] hrp enable

完成上述配置后，FW1/FW2便会开始以双机的方式工作。FW1由于是主防火墙，因此其设备名称将变成HRP_A[FW1]，而FW2由于是备防火墙，因此其设备名称将变成HRP_S[FW2]。

在FW1上使用display hrp group命令，可以看到如下输出

SHELL

而在FW2上使用该命令，输出如下：

SHELL

另外，使用display hrp state命令（显示当前HRP的状态，包括管理组的接口和track接口等），在FW1上可以看到如下输出：

SHELL

4.在主防火墙FW1上完成安全策略的配置

SHELL

注意：在主防火墙FW1上运行的上述配置，会自动同步到备份防火墙FW2。

在主防火墙FW1上完成NAT策略的配置

SHELL

注意：在主防火墙FW1上运行的上述配置，会自动同步到备份防火墙FW2。

完成上述配置后，PC1即可ping通PC2。当PC1 ping PC2时，我们能在FW1上看到如下会话：

SHELL

另外，FW还需增加NAT server的配置，使得Internet用户能够使用目的IP地址200.1.1.29来访问Server的FTP服务：

SHELL

完成上述配置后，PC2即可访问Server的FTP服务。在FW1上能看到如下会话：

SHELL

[FW2] interface GigabitEthernet1/0/0
[FW2-GigabitEthernet1/0/0] ip address 192.168.1.252 24
[FW2] interface GigabitEthernet1/0/6
[FW2-GigabitEthernet1/0/6] ip address 1.1.1.2 24
[FW2] interface GigabitEthernet1/0/7
[FW2-GigabitEthernet1/0/7] ip address 200.1.1.2 27

#将接口添加到相应的安全区域：
[FW2] firewall zone trust
[FW2-zone-trust] add interface GigabitEthernet1/0/0
[FW2] firewall zone untrust
[FW2-zone-untrust] add interface GigabitEthernet1/0/7
[FW2] firewall zone name ha
[FW2-zone-ha] set priority 99
[FW2-zone-ha] add interface GigabitEthernet1/0/6

HRP_A[FW1]display hrp group
Active group status:
   Group enabled:          yes
   State:                   active
   Priority running:       65001
   Total VRRP members:     2
   Hello interval(ms):     1000
   Preempt enabled:        yes
   Preempt delay(s):       60
   Tcp check delay(s):     0
   Peer group available:   1
   Peer's member same:     yes
 Standby group status:
   Group enabled:          no
   State:                   initialize
   Priority running:       65000
   Total VRRP members:     0
   Hello interval(ms):     1000
   Preempt enabled:        yes
   Preempt delay(s):       0
   Tcp check delay(s):     0
   Peer group available:   0
   Peer's member same:     yes

HRP_S[FW2]display hrp group
  Active group status:
   Group enabled:          no
   State:                   initialize
   Priority running:       65001
   Total VRRP members:     0
   Hello interval(ms):     1000
   Preempt enabled:        yes
   Preempt delay(s):       60
   Tcp check delay(s):     0
   Peer group available:   0
    Peer's member same:     yes
 Standby group status:
   Group enabled:          yes
   State:                   standby
   Priority running:       65000
   Total VRRP members:     2
   Hello interval(ms):     1000
   Preempt enabled:        yes
   Preempt delay(s):       0
   Tcp check delay(s):     0
   Peer group available:   1
   Peer's member same:     yes

HRP_A[FW1]display hrp state
The firewall's config state is: ACTIVE

 Backup channel usage: 0.01%
 Time elapsed after the last switchover: 0 days, 0 hours, 2 minutes
 Current state of virtual routers configured as active:
             GigabitEthernet1/0/7    vrid   3 : active
             GigabitEthernet1/0/0    vrid   1 : active

#配置安全策略，使得trust区域的192.168.1.0/24网段能够访问untrust区域的Internet：
HRP_A[FW1] security-policy
HRP_A[FW1-policy-security] rule name test1
HRP_A[FW1-policy-security-rule-test1] source-zone trust
HRP_A[FW1-policy-security-rule-test1] destination-zone untrust
HRP_A[FW1-policy-security-rule-test1] source-address 192.168.1.0 24
HRP_A[FW1-policy-security-rule-test1] action permit

#配置安全策略，使得untrust区域的Internet用户能够访问Server的FTP服务：
HRP_A[FW1-policy-security] rule name for_FTP
HRP_A[FW1-policy-security-rule-for_FTP] source-zone untrust
HRP_A[FW1-policy-security-rule-for_FTP] destination-zone trust
HRP_A[FW1-policy-security-rule-for_FTP] destination-address 192.168.1.100 32
HRP_A[FW1-policy-security-rule-for_FTP] action permit

#配置ASPF，该功能缺省开启：
HRP_A[FW1]firewall detect ftp

#定义一个名称为pool1的NAT地址池：
HRP_A[FW1] nat address-group pool1
HRP_A[FW1-address-group-pool1] section 200.1.1.10 200.1.1.20
HRP_A[FW1-address-group-pool1] nat-mode pat

#在NAT策略中创建规则policy1：
FW1] nat-policy
HRP_A[FW1-policy-nat] rule name policy1
HRP_A[FW1-policy-nat-rule-policy1] source-address 192.168.1.0 24
HRP_A[FW1-policy-nat-rule-policy1] source-zone trust
HRP_A[FW1-policy-nat-rule-policy1] destination-zone untrust
HRP_A[FW1-policy-nat-rule-policy1] action nat address-group pool1

HRP_A[FW1]display firewall session table verbose
Current Total Sessions : 1
  icmp  VPN:public --> public  ID: a58f44f610090f931d572afed1
  Zone: trust--> untrust  TTL: 00:00:20  Left: 00:00:11
  Output-interface: GigabitEthernet1/0/7  NextHop: 200.1.1.30  MAC: 00-25-9e
05-41-f9
  <--packets:5 bytes:420   -->packets:5 bytes:420
  192.168.1.1:44143[200.1.1.15:2048]-->200.1.1.30:2048 PolicyName: test1

HRP_A[FW1]nat server s1 zone untrust protocol tcp global 200.1.1.29 21 inside
192.168.1.100 21

HRP_A[FW1]display firewall session table verbose
Current Total Sessions : 2
  ftp  VPN:public --> public  ID: a58f44f610d504cb7c572aff97
  Zone: untrust--> trust  TTL: 00:20:00  Left: 00:19:50
  Output-interface: GigabitEthernet1/0/0  NextHop: 192.168.1.100  MAC: 4c-1f
cc-a0-57-d9
  <--packets:8 bytes:547   -->packets:12 bytes:552
  200.1.1.30:53712+->200.1.1.29:21[192.168.1.100:21] PolicyName: for_FTP

  ftp-data  VPN:public --> public  ID: a68f44f610ee81c2d14572aff9f
  Zone: trust--> untrust  TTL: 00:00:10  Left: 00:00:01
  Output-interface: GigabitEthernet1/0/7  NextHop: 200.1.1.30  MAC: 00-25-9e
05-41-f9
<--packets:3 bytes:124   -->packets:6 bytes:970
192.168.1.100:20[200.1.1.29:20]-->200.1.1.30:54781 PolicyName: for_FTP
