5.以太网链路聚合

5.以太网链路聚合（手工负载分担方式）

实验需求:

1. 在交换机上创建相关VLAN；将连接PC的接口配置为Access类型并添加到相应的VLAN；

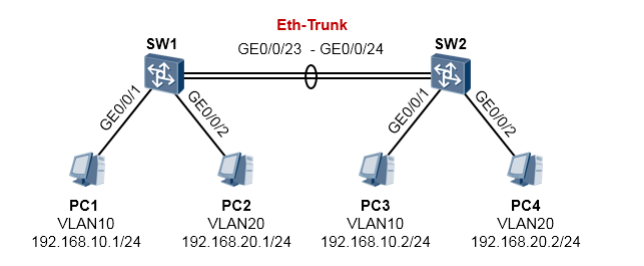

2. 将SW1及SW2之间的链路配置为聚合链路（Eth-trunk），聚合的链路工作在手工负载分担方 式，并将该Eth-trunk聚合接口配置为Trunk类型，因为它需要承载多个VLAN的流量；
3. 完成配置后要求PC1与PC3能够相互ping通；PC2与PC4能够相互ping通。

SW1的配置如下:

[SW1] vlan batch 10 20
[SW1] interface gigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1] port link-type access
[SW1-GigabitEthernet0/0/1] port default vlan 10
[SW1] interface gigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2] port link-type access
[SW1-GigabitEthernet0/0/2] port default vlan 20
[SW1-GigabitEthernet0/0/2] quit
#现在开始配置链路汇聚，先创建一个聚合接口Eth

6.以太网链路聚合（静态 LACP 方式）

实验需求

1. 在交换机上创建相关VLAN；将连接PC的接口配置为Access类型并添加到相应的VLAN；

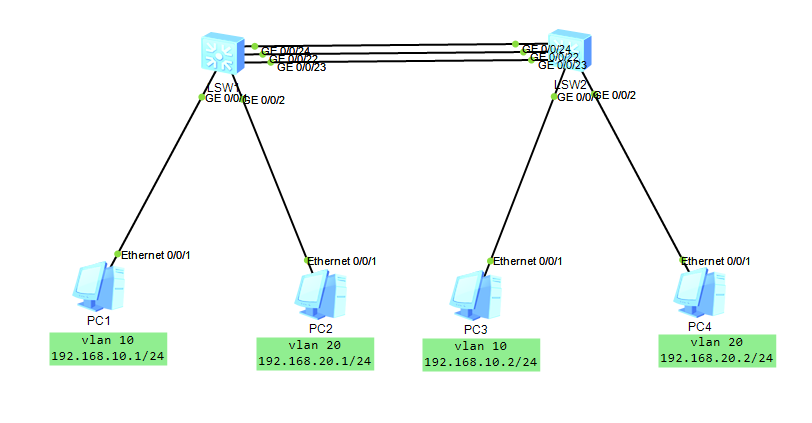

2. 将SW1、SW2之间的互联链路捆绑为Eth-Trunk，使用静态LACP模式，SW1为LACP主动端 （由它决定三条成员链路中，哪些是活跃的，哪些是非活跃的），在该聚合链路中，将两条链 路规划为活动链路，其余一条做备份；
3. 完成配置后同一个VLAN内的PC能够互相通信。

SW1的配置如下:

SW2的配置如下：

Eth-trunk的静态LACP工作方式也称为M∶N模式。这种方式同时可以实现链路负载分担和链路冗 余备份的双重功能。在链路聚合组中M条链路处于活动状态，这些链路负责转发数据并进行负载分 担，另外N条链路处于非活动状态作为备份链路，不转发数据。当M条链路中有链路出现故障时， 系统会从N条备份链路中选择优先级最高的接替出现故障的链路，同时这条替换故障链路的备份链 路状态变为活动状态开始转发数据。 静态LACP模式与手工负载分担模式的主要区别为：静态LACP模式有备份链路，而手工负载分担 模式所有成员接口均处于转发状态，分担负载流量。在本例中SW1、SW2之间共有三条物理链路 互联，并且都加入了Eth-trunk，我们将SW1设置为LACP主动端，也就是由它来决策哪些链路是活 跃的。在SW1上，配置了最大活跃链路数为2，所以三条链路中有2条处于活跃状态，另一条则处 于备份状态。
